Druckkalibriertechnik

Wir  bieten Ihnen alles rund um die Kalibrierung und Prüfung von

  • Druckmessgeräten aller Art
    (z.B. Manometer, Druckmessumformer, ...)
  • Druckschaltern (mechanisch und elektronisch)
  • Temperaturmessgeräten aller Art
  • Thermostate

Für die Kalibrierung von Druck- bzw. Temperaturmessgeräten werden in der Regel zwei Komponenten benötigt:

  • Druckkalibrierquellen (Kalibrierdruckpumpen)
    bzw. Temperaturquellen (Kalibrierbad, Metallblock)
  • Hinreichend genaues Referenzmessgerät



Kalibrierung von Druckmessgeräten, Druckschaltern, Druckmessumformern.

Für eine Druckkalibrierung werden in der Regel zwei Komponenten benötigt: Eine Kalibrierdruckquelle (Druckerzeugung mit der Möglichkeit, Prüfpunkte exakt und fein einzustellen) und eine hinreichend genaue Druckreferenz (Elektronischer Druckkalibrator oder Digital-Feinmessmanometer).

Bitte wählen Sie aus:

Tipp:
Durch die "Trennung" von Kalibrierdruckquelle (Kalibrierpumpe, Spindelpumpe) und Referenzgerät (Druckkalibrator, Digital-Manometer) sind Sie besonders flexibel. Sie können ein Referenzgerät z.B. sowohl an einer pneumatisch betätigten Kalibrier-Handtestpumpe anschließen als auch an eine hydraulisch betätigte Spindelpumpe.
Im Vergleich zu Druckkalibratoren, die in ihrem Gehäuse eine Druckquelle eingebaut haben, erhalten Sie hier eine zukunftssichere, weil flexible und anpassbare "modulare" Lösung.



Temperaturkalibriersysteme

Kalibrierbäder und Metallblock-Temperaturkalibratoren für den portablen und stationären Einsatz.

Bitte wählen Sie aus:

Metallblock-Temperaturkalibratoren:
  PYROS-375

 PYROS Basic 375

Portabler Metallblock-Temperaturkalibrator

  • Temperaturbereich: +30°C...+375°C
    (bei +20°C Umgebungstemperatur)
  • Spannungsversorgung 230 / 115 VAC (umschaltbar)

Der Trockenblock-Temperaturkalibrator PYROS Basic 375 wurde insbesondere für den portablen Einsatz vor Ort entwickelt. Er eignet sich besonders gut auch für Offshore-Anwendungen oder an Bord von Schiffen. Das Gerät ist kompakt, robust und verfügt über ein nur geringes Gewicht.

Das neuartige Luftströmungssystem im Gehäuseinneren sorgt für eine horizontale Abführung der Abwärme, so dass die Prüflinge bzw. deren Gehäuse wirksam geschont sowie Messfehler vermieden werden. Darüberhinaus beschleunigt dieses System die Aufheiz- und Abkühlungszeiten.

Technische Daten:

Aufheizzeit -20 min.inkl. Stabilisierung: von 30 auf 375°C

Abkühlzeit -40 min. inkl. Stabilisierung: von 375 auf 100°C.

Axiale Temperaturgleichförmigkeit (bei 40 mm Eintauchtiefe):
±0,02...±0,1°C bei 50°C
±0,05...±0,2°C bei 150°C
±0,15...±0,3°C bei 375°C

Radiale Temperaturgleichförmigkeit:
±0,1°C bei 50°C
±0,15°C bei 150°C
±0,2°C bei 375°C

Eintauchtiefe max: 150 mm
Blockdurchmesser: 26 mm
Genauigkeit: ±0,25°C +1 Digit bei 150°C; ±0,5°C bei 375°C
Stabilität: ±0,15°C
Anzeigeauflösung: 0,1°C
Temperatureinheiten: °C / °F
Thermostat-Test: 5 VDC
Abmessung: 130 x 260 x 280 mm
Gewicht: 5,4 kg
Versorgung (50/60 Hz): 115 / 230 VAC ±10%, umschaltbar, 600 W

Serienmäßiger Lieferumfang:

  • Metallblockkalibrator PYROS Basic 375
  • 1 Einsatzhülse mit 4 Bohrungen (3,2 + 4,8 + 6,4 + 11,1 mm)
  • Elektrisches Anschlusskabel (Spannungsversorgung)
  • Ersatzsicherung
  • Anschlusskabel für Thermostat-Tests
  • Bedienungsanleitung in Englischer Sprache
  • Werkskalibrierzertifikat, rückführbar auf int. Standard
  • Werkzeug zum Wechseln der Einsatzhülsen
  Pyros 650

Temperatur-Metallblock-Kalibrator  PYROS Basic 650

  • Temperaturbereich (bei 20°C Umgebungstemperatur):
    +35...+650°C
  • Für mobilen und stationären Einsatz
  • Mikroprozessorgesteuert
  • Thermostat-Tests
  • Spannungsversorgung umschaltbar (115 VAC / 230 VAC)

Typische Anwendungen:

  • Marineindustrie
  • Prüfung und Kalibrierung von Temperaturmessgeräten (Thermometern)
  • Prüfung und Justage von Temperaturschaltern (Thermostaten)
  • Die umschaltbare Versorgung 230 VAC / 115 VAC machen das Gerät weltweit einsetzbar

Technische Daten:

Temperaturbereich bei 20°C Umgebungstemperatur: +20...+650°C
Genauigkeit der Temperaturanzeige: ±1°C
Anzeigeauflösung: 1°C
Stabilität der geregelten Temperatur: ±0,3°C (bei 550°C)
Radiale Temperaturgleichförmigkeit (bei 500°C): ±0,22°C (bei 40 mm Abstand von unten)
Axiale Temperaturgleichförmigkeit (bei 500°C): ±0,05°C (bei 60 mm Abstand von unten)
Durchschn. Aufheizgeschwindigkeit: 18°C pro Minute
Durchschn. Abkühlgeschwindigkeit: 9°C pro Minute
Ventilation: integrierter Ventilator mit elektronisch gesteuerter Drehzahl
Thermostat-Test: 12 VDC
Metallblock: Kupfer
Blockdurchmesser: 26 mm
Eintauchtiefe: 143 mm
Spannungsversorgung: 230 VAC - 50/60 Hz, umschaltbar auf 115 VAC
Leistungsaufnahme: 600 VA
Abmessung: 130 x 260 x 280 mm

Lieferumfang:

  • Metallblock-Temperaturkalibrator  PYROS Basic 650
  • Elektr. Anschlusskabel 230 VAC / 115 VAC
  • Ersatzsicherungen
  • Anschlusskabel für Thermostat-Tests
  • Zange zum Tausch der Einsatzhülsen
  • 1 Einsatzhülse mit 4 Bohrungen:
    3,2 + 5,0 + 7,0 + 10,5 mm Durchmesser
  • Werkszeugnis, rückführbar
  • Bedienungsanleitung

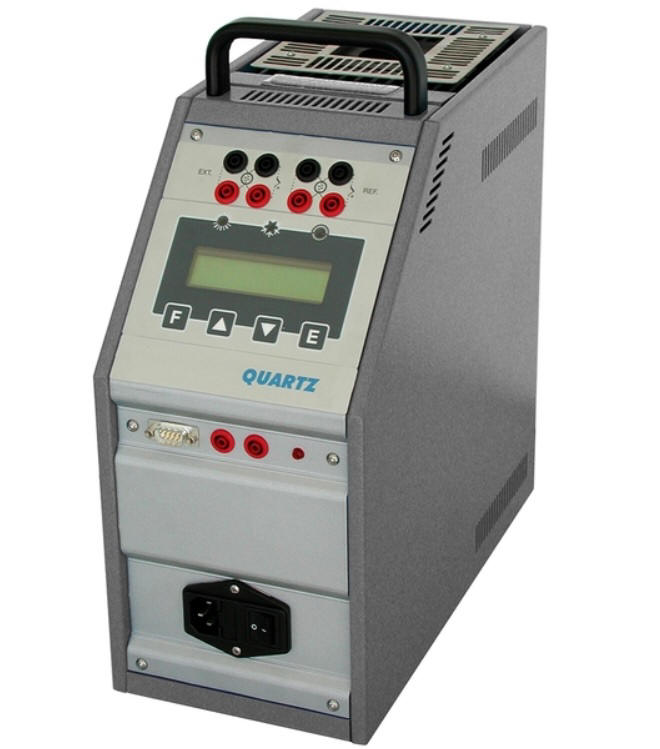

Quartz QUARTZ:
Temperaturbereich:
50°C unter Umgebungstemperatur
bis +150°C

Temperatur-Metallblock-Kalibrator QUARTZ-35

  • Temperaturbereich -30...+150°C
  • (bei 20°C Umgebungstemperatur):
    Kühlung und Heizung, mit Peltier-Elementen
  • Für mobilen und stationären Einsatz
  • Mikroprozessorgesteuert
  • Thermostat-Tests
  • Rampen- / Loop-Funktion
  • Computergesteuerte Kalibrierungen über serienmäßige RS232-Schnittstelle

Typische Anwendungen:

  • Prüfung und Kalibrierung von Temperaturmessgeräten (Thermometern)
  • Prüfung und Justage von Temperaturschaltern (Thermostaten)

Technische Daten:

Temperaturbereich bei 20°C Umgebungstemperatur: -30...+150°C
Genauigkeit der Temperaturanzeige: ±0,15 °C
Anzeigeauflösung: 0,01 / 0,1°C (umschaltbar auf °F / K)
Stabilität der geregelten Temperatur: ±0,03°C (bei 0°C)
Radiale Temperaturgleichförmigkeit (bei 0°C): ±0,02°C (bei 40 mm Abstand von unten)
Axiale Temperaturgleichförmigkeit (bei 0°C): ±0,1°C (bei 60 mm Abstand von unten)
Durchschn. Aufheizgeschwindigkeit: 20°C pro Minute
Durchschn. Abkühlgeschwindigkeit: 22°C pro Minute
Ventilation: integrierter Ventilator mit elektronisch gesteuerter Drehzahl
Thermostat-Test: 12 VDC
Metallblock: Kupfer
Blockdurchmesser: 35 mm
Eintauchtiefe: 130 mm
Spannungsversorgung: 230 VAC - 50/60 Hz
Leistungsaufnahme: 300 VA
Abmessung: 160 x 340 x 330 mm

Lieferumfang:

  • Metallblock-Temperaturkalibrator  QUARTZ-35
  • Elektr. Anschlusskabel 230 VAC
  • Ersatzsicherungen
  • Anschlusskabel für Thermostat-Tests
  • Zange zum Tausch der Einsatzhülsen
  • 1 Einsatzhülse mit 6 Bohrungen:
    4 + 4,5 + 5,5 + 6,5 + 8,5 + 10,5 mm Durchmesser
  • Werkszeugnis, rückführbar
  • Bedienungsanleitung

  Pulsar

Temperatur-Metallblock-Kalibrator PULSAR-35Cu

  • Temperaturbereich (bei 20°C Umgebungstemperatur):
    +20...+600°C
  • Für mobilen und stationären Einsatz
  • Mikroprozessorgesteuert
  • Thermostat-Tests
  • Rampen- / Loop-Funktion
  • Computergesteuerte Kalibrierungen über serienmäßige RS232-Schnittstelle

Typische Anwendungen:

  • Prüfung und Kalibrierung von Temperaturmessgeräten (Thermometern)
  • Prüfung und Justage von Temperaturschaltern (Thermostaten)

Technische Daten:

Temperaturbereich bei 20°C Umgebungstemperatur: +20...+600°C
Genauigkeit der Temperaturanzeige: ±0,3 °C
Anzeigeauflösung: 0,01 / 0,1°C (umschaltbar auf °F / K)
Stabilität der geregelten Temperatur: ±0,05°C (bei 450°C)
Radiale Temperaturgleichförmigkeit (bei 450°C): ±0,15°C (bei 50 mm Abstand von unten)
Axiale Temperaturgleichförmigkeit (bei 450°C): ±0,35°C (bei 60 mm Abstand von unten)
Durchschn. Aufheizgeschwindigkeit: 20°C pro Minute
Durchschn. Abkühlgeschwindigkeit: 25°C pro Minute
Ventilation: integrierter Ventilator mit elektronisch gesteuerter Drehzahl
Thermostat-Test: 12 VDC
Metallblock: Kupfer
Blockdurchmesser: 35 mm
Eintauchtiefe: 185 mm
Spannungsversorgung: 230 VAC - 50/60 Hz
Leistungsaufnahme: 800 VA
Abmessung: 160 x 340 x 330 mm

Lieferumfang:

  • Metallblock-Temperaturkalibrator PULSAR-35Cu
  • Elektr. Anschlusskabel 230 VAC
  • Ersatzsicherungen
  • Anschlusskabel für Thermostat-Tests
  • Zange zum Tausch der Einsatzhülsen
  • 1 Einsatzhülse mit 4 Bohrungen:
    4,5 + 6,5 + 9,5 + 12,5 mm Durchmesser
  • Werkszeugnis, rückführbar
  • Bedienungsanleitung
  Solar

Temperatur-Metallblock-Kalibrator  SOLAR

  • Temperaturbereich (bei 20°C Umgebungstemperatur):
    +200...+1100°C
  • Für mobilen und stationären Einsatz
  • Mikroprozessorgesteuert
  • Thermostat-Tests
  • Rampen- / Loop-Funktion
  • Computergesteuerte Kalibrierungen über serienmäßige RS232-Schnittstelle

Typische Anwendungen:

  • Prüfung und Kalibrierung von Temperaturmessgeräten (Thermometern)
  • Prüfung und Justage von Temperaturschaltern (Thermostaten)

Technische Daten:

Temperaturbereich bei 20°C Umgebungstemperatur: +200...+1100°C
Genauigkeit der Temperaturanzeige: ±3 °C
Anzeigeauflösung: 0,01 / 0,1°C (umschaltbar auf °F / K)
Stabilität der geregelten Temperatur: ±0,3°C (bei 1000°C)
Radiale Temperaturgleichförmigkeit (bei 1000°C): ±0,4°C (bei 40 mm Abstand von unten)
Axiale Temperaturgleichförmigkeit (bei 1000°C): ±0,4°C (bei 60 mm Abstand von unten)
Durchschn. Aufheizgeschwindigkeit: 18°C pro Minute
Durchschn. Abkühlgeschwindigkeit: 6°C pro Minute

Ventilation: integrierter Ventilator mit elektronisch gesteuerter Drehzahl
Thermostat-Test: 12 VDC
Tubusförmiger, vertikal angeordneter Ofen 45 mm Durchmesser, mit Quartzrohr und
Metallblock: INCONEL 600, mit Isolierdeckel
Blockdurchmesser: 44 mm

Eintauchtiefe: 275 mm
4 Bohrungen (im Block und im Isolierdeckel): 7 + 9 + 11 + 13,5 mm Durchmesser
Gegenströmiges Luftkühlsystem, ermöglicht das Prüfen auch von kurzen Fühlerlängen
Spannungsversorgung: 230 VAC - 50/60 Hz
Leistungsaufnahme: 850 VA
Abmessung: 450 x 170 x 330 mm

Lieferumfang:

  • Metallblock-Temperaturkalibrator SOLAR
  • Elektr. Anschlusskabel 230 VAC mit Anschlusstecker CEE mit fester Polarität
  • Ersatzsicherungen
  • Anschlusskabel für Thermostat-Tests
  • Stab zum Tausch der Einsatzhülsen
  • Werkszeugnis, rückführbar
  • Bedienungsanleitung
Portable Kalibrierbäder:
Fluid 100 Fluid 100

Portables Temperatur-Kalibrierbad FLUID 100

  • Temperaturbereich bei 20°C Umgebungstemperatur: -12°C...+125°C
  • für den mobilen und stationären Einsatz
  • Rampenfunktion, LOOP
  • Thermostat-Tests
  • Kalibrierung von Temperaturmessgeräten aller Art, auch Labor- und Glasthermometer
  • OPTIONAL Umrüstung auf Metallblock-Kalibrator möglich

Technische Daten:

Temperaturbereich bei 20°C Umgebungstemperatur: -12°C...+125°C
Genauigkeit der Temperaturanzeige: ±0,15°C
Auflösung der Temperaturanzeige: 0,01° / 0,1° (°C / °F / K)
Stabilität der geregelten Temperatur bei -5°C: ±0,02°C
Radiale Temperaturgleichförmigkeit bei 0°C: ±0,04°C
Axiale Temperaturgleichförmigkeit bei 0°C: ±0,05°C
Durchschnittliche Aufheizzeit: 12°C pro Minute
Durchschnittliche Abkühlzeit: 5°C pro Minute
Schnittstelle: RS232
Flüssigkeit: Silikonöl 200C5
Prüföffnung Kalibrierbad: Durchmesser 54 mm, Tiefe 150 mm
Kalibrierbad Volumen: ca. 400 cm³
Spannungsversorgung: 230 VAC 50/60 Hz
Leistungsaufnahme: 300 VA
Homogene Temperaturverteilung durch regelbaren Magnet-Mixer.
Gehäuse aus Metall
Abmessungen: 160 x 340 x 330 mm
Gewicht netto: 8 kg
HINWEIS: Die Genauigkeitsangaben beziehen sich auf eine Umgebungstemperatur von +23°C und werden für ein Jahr zugesichert.

Lieferumfang:

  • Portables Temperatur-Kalibrierbad  FLUID 100
  • Ersatzsicherungen
  • Anschlusskabel für Thermostattests
  • Flasche mit 500 cm³ Silikonöl 200C5
  • Haltevorrichtung für Glasthermometer
  • Behälterverschlussdeckel für Transportzwecke
  • Bedienungsanleitung
  • Kalibrierzertifikat, rückführbar
  • Tragetasche mit Schultergurt
Fluid 200  Fluid 200 FLUID 200: Temperaturbereich:
Umgebungstemperatur bis +200°C

Portables Temperatur-Kalibrierbad  FLUID 200

  • Temperaturbereich bei 20°C Umgebungstemperatur: +20..+200°C
  • für den mobilen und stationären Einsatz
  • Rampenfunktion, LOOP
  • Thermostat-Tests
  • Kalibrierung von Temperaturmessgeräten aller Art, auch Labor- und Glasthermometer
  • OPTIONAL Umrüstung auf Metallblock-Kalibrator möglich

Technische Daten:

Temperaturbereich bei 20°C Umgebungstemperatur: +20°C...+200°C
Genauigkeit der Temperaturanzeige: ±0,15°C
Auflösung der Temperaturanzeige: 0,01° / 0,1° (°C / °F / K)
Stabilität der geregelten Temperatur bei 150°C: ±0,02°C
Radiale Temperaturgleichförmigkeit bei 150°C: ±0,05°C
Axiale Temperaturgleichförmigkeit bei 150°C: ±0,05°C
Durchschnittliche Aufheizzeit: 10°C pro Minute
Durchschnittliche Abkühlzeit: 5°C pro Minute
Schnittstelle: RS232
Flüssigkeit: <80°C: Wasser; <125°C: Silikonöl 200C5; <220°C: Silikonöl 47V100
Prüföffnung Kalibrierbad: Durchmesser 54 mm, Tiefe 150 mm
Kalibrierbad Volumen: ca. 400 cm³
Spannungsversorgung: 230 VAC 50/60 Hz
Leistungsaufnahme: 500 VA
Homogene Temperaturverteilung durch regelbaren Magnet-Mixer.
Gehäuse aus Metall
Abmessungen: 160 x 340 x 330 mm
Gewicht netto: 8 kg
HINWEIS: Die Genauigkeitsangaben beziehen sich auf eine Umgebungstemperatur von +23°C und werden für ein Jahr zugesichert.

Lieferumfang:

  • Portables Temperatur-Kalibrierbad FLUID 200
  • Ersatzsicherungen
  • Anschlusskabel für Thermostattests
  • Flasche mit 500 cm³ Silikonöl 200C5
  • Flasche mit 500 cm³ Silikonöl 47V100
  • Haltevorrichtung für Glasthermometer
  • Behälterverschlussdeckel für Transportzwecke
  • Bedienungsanleitung
  • Kalibrierzertifikat, rückführbar
  • Tragetasche mit Schultergurt
Fluid 200 tragbar Fluid 220

Portables Temperatur-Kalibrierbad

FLUID 200 bis 220°C

  • Temperaturbereich bei 20°C Umgebungstemperatur: +20..+220°C

  • für den mobilen und stationären Einsatz

  • Rampenfunktion, LOOP

  • Thermostat-Tests

  • Kalibrierung von Temperaturmessgeräten aller Art, auch Labor- und Glasthermometer

  • OPTIONAL Umrüstung auf Metallblock-Kalibrator möglich

Technische Daten:

Temperaturbereich bei 20°C Umgebungstemperatur: +20°C...+220°C
Genauigkeit der Temperaturanzeige: ±0,15°C
Auflösung der Temperaturanzeige: 0,01° / 0,1° (°C / °F / K)
Stabilität der geregelten Temperatur bei 150°C: ±0,02°C
Radiale Temperaturgleichförmigkeit bei 150°C: ±0,05°C
Axiale Temperaturgleichförmigkeit bei 150°C: ±0,05°C
Durchschnittliche Aufheizzeit: 10°C pro Minute
Durchschnittliche Abkühlzeit: 5°C pro Minute
Schnittstelle: RS232
Flüssigkeit: <80°C: Wasser; <125°C: Silikonöl 200C5;                      <220°C: Silikonöl 47V100
Prüföffnung Kalibrierbad: Durchmesser 54 mm, Tiefe 150 mm
Kalibrierbad Volumen: ca. 400 cm³
Spannungsversorgung: 230 VAC 50/60 Hz
Leistungsaufnahme: 500 VA
Homogene Temperaturverteilung durch regelbaren Magnet-Mixer.
Gehäuse aus Metall
Abmessungen: 160 x 340 x 330 mm
Gewicht netto: 8 kg
HINWEIS: Die Genauigkeitsangaben beziehen sich auf eine Umgebungstemperatur von +23°C und werden für ein Jahr zugesichert.

Lieferumfang:

  • Portables Temperatur-Kalibrierbad FLUID 220

  • Ersatzsicherungen

  • Anschlusskabel für Thermostattests

  • Flasche mit 500 cm³ Silikonöl 200C5

  • Flasche mit 500 cm³ Silikonöl 47V100

  • Haltevorrichtung für Glasthermometer

  • Behälterverschlussdeckel für Transportzwecke

  • Bedienungsanleitung

  • Kalibrierzertifikat, rückführbar

  • Tragetasche mit Schultergurt







Präzisions-Referenzthermometer und Zertifizierung Komplettsystem Temperatur-Kalibrator mit Präzisions-Referenzthermometer:
Falls die Messgenauigkeit der in den o.g. Temperatur-Kalibratoren verwendeten internen Referenzthermometern nicht ausreicht, so können externe Präzisions-Referenzthermometer verwendet werden. Bei den Modellen mit Eingängen für externe Sensoren (Quartz-2I, Pulsar-2I, Solar-2I, Fluid100-2I und Fluid200-2I) können diese direkt am Kalibrator zur Anzeige gebracht werden.

Wir messen - regeln - erfassen-  registrieren  und visualisieren : Druck - Temperatur - Füllstand - Durchfluß - Volumen - Strömung - Masse - Gewicht -- Feuchte -  - Dichte - Viskosität - Konzentration: 24.04.2015                      Impressum                   Datenschutz
